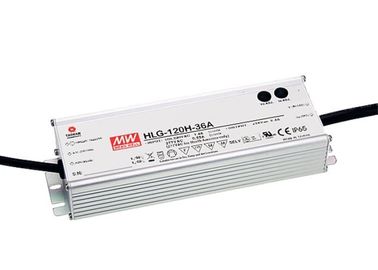

IP67 High Power LED điều khiển chiếu sáng LED Nguồn cung cấp HLG-120H-36A

Name: IP67 High Power LED điều khiển chiếu sáng LED Nguồn cung cấp HLG-120H-36A
Brand: Meanwell
SKU: HLG-120H High Efficiency LED Driver with PFC
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (108 reviews)

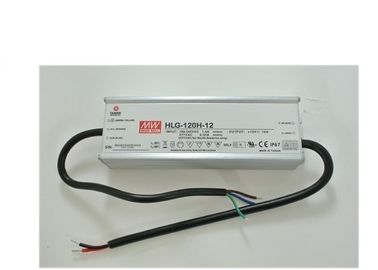

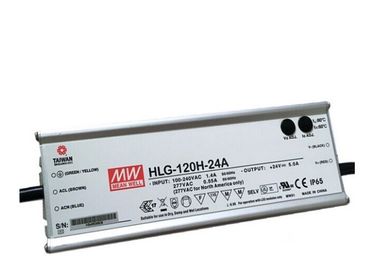

Hình ảnh lớn : IP67 High Power LED điều khiển chiếu sáng LED Nguồn cung cấp HLG-120H-36A

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	Meanwell
Chứng nhận:	CE,ROHS, TUV, UL
Model Number:	HLG-120H High Efficiency LED Driver with PFC

Thanh toán:

Minimum Order Quantity:	Negotiable
Giá bán:	Negotiable
Packaging Details:	Export Standard Packaging
Delivery Time:	5-7 work days after receiving deposit
Payment Terms:	Ex works
Supply Ability:	30000pcs/month

Tiếp xúc

Chi tiết sản phẩm

Current adjustment range:	HLG-80H/100H: 60%~100% ; HLG-120H: 50%~100%	DC adjustment range:	±10% rated output voltag e (A-Type only)
Size(LxWxH) (mm):	220x 68x 38.8	Over voltage protection:	110%~140% rated output v oltage
WORKING TEMP.:	-40 ~ +70℃(Refer to "Derating Curve")	WORKING HUMIDITY:	20 ~ 95% RH non-condensing
WITHSTAND VOLTAGE:	I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC	Over current protection:	95%~108% constant current lim iting, auto-recovery
Điểm nổi bật:	dẫn điện cao cấp điện , Đèn LED Nguồn cung cấp

IP67 High Power LED điều khiển chiếu sáng LED Nguồn cung cấp HLG-120H-36A

HLG Dòng năng (80 ~ 120W hiệu suất cao với PFC):

1. Phổ AC đầu vào (lên đến 305VAC) / Đầy đủ
2. Hàng rào: ngắn mạch / Quá dòng / điện áp Over / Over nhiệt độ
3. Tích hợp chức năng PFC chủ động
4. Hiệu quả cao lên đến 93,5%
5. Thiết kế IP67 / IP65 cho việc cài đặt trong nhà hoặc ngoài trời
6. Sản lượng hiện tại có thể điều chỉnh thông qua cáp đầu ra hoặc chiết nội
7. Làm lạnh bằng đối lưu không khí tự do
8. Thích hợp cho vị trí khô, ẩm ướt và ẩm ướt
9. Thích hợp cho chiếu sáng LED và các ứng dụng chiếu sáng đường phố
10. Gặp 4kV khả năng miễn dịch tăng cấp (IEC61000-4-5)
11. Loại 2 đơn vị điện / Pass LPS (trừ HLG-120H)

12. Nhiều mô hình cho sự lựa chọn:
A-Type: IP65 đánh giá. điện áp đầu ra và hiện tại không đổi có thể được điều chỉnh thông qua chiết nội
B-Type: IP67 đánh giá và xây dựng trong 3 trong 1 chức năng mờ (1 ~ 10VDC, tín hiệu PWM, hoặc kháng)
Trống-Type: IP67 đánh giá. Cáp kết nối I / O
BL-Type (tùy chọn): cho HLG-80H B-Type duy nhất ", UL8750 liệt kê" an toàn & IP66 đã được phê duyệt, liên hệ CÓ NGHĨA LÀ TỐT để biết chi tiết
D-Type (tùy chọn): IP67 đánh giá. Chức năng hẹn giờ mờ, xúc CÓ NGHĨA LÀ TỐT cho chi tiết (an toàn cấp phát
100W / 120W)
13. mô hình CQC Tùy chọn có sẵn (HLG-80H / 100H / 120H-A / Blank loại)
14. Bảo hành 5 năm

Tính năng Dòng HLG-120H:
1. Phổ AC đầu vào / Đầy đủ (lên đến 305VAC)

2. Tích hợp chức năng PFC chủ động

3. Hiệu suất cao lên đến 93,5%
4. Hàng rào: ngắn mạch / Quá dòng / điện áp Over / Over nhiệt độ
5. Làm lạnh bằng đối lưu không khí tự do

6. OCP điểm điều chỉnh thông qua cáp đầu ra hoặc chiết nội

7. IP67 / IP65 thiết kế để lắp đặt trong nhà hoặc ngoài trời

8. Ba trong một chức năng mờ (1 ~ 10Vdc hoặc tín hiệu PWM hoặc kháng)

9. Thích hợp cho chiếu sáng LED và di chuyển các ứng dụng dấu

10. Tuân thủ các quy định an toàn trên toàn thế giới cho chiếu sáng

11. Thích hợp cho ẩm ướt nơi ẩm ướt khô / /

12. Bảo hành 5 năm

Đồ HLG Dòng điện:

HLG-40H Series, HLG-60H Series, HLG-80H Series, HLG-100H Series, HLG-120H Series, HLG-150H Series, HLG-185H Series, HLG-240H Series, HLG-320H Series, HLG-600H series

Chi tiết ngắn gọn của HLG-120H LED Nguồn cung cấp:

HLG-120H series
Model No.	Đầu ra	Tol.	R & N	Effi.
HLG-120H-12 (A)	12V, 0 ~ 10A	± 2,5%	150mV	92.0%
HLG-120H-15 (A)	15V, 0 ~ 8.0a	± 2.0%	150mV	92.0%
HLG-120H-20 (A)	20V, 0 ~ 6.0A	± 1.0%	150mV	93.0%
HLG-120H-24 (A)	24V, 0 ~ 5.0A	± 1.0%	150mV	93.0%
HLG-120H-30 (A)	30V, 0 ~ 4.0A	± 1.0%	200mV	93.0%
HLG-120H-36 (A)	36V, 0 ~ 3.4A	± 1.0%	200mV	93.0%
HLG-120H-42 (A)	42V, 0 ~ 2.9A	± 1.0%	200mV	93.0%
HLG-120H-48 (A)	48V, 0 ~ 2.5A	± 1.0%	200mV	93,5%
HLG-120H-54 (A)	54V, 0 ~ 2.3A	± 1.0%	200mV	93,5%

() = A, B, BL, D hoặc Blank

Thông số kỹ thuật của HLG-120H:

Model No.		HLG-120H
AC dải điện áp đầu vào		90 ~ 305VAC; 127 ~ 431VDC
AC dòng khởi động (tối đa).		bắt đầu lạnh, 60A ở 230VAC
phạm vi điều chỉnh DC		± 10% điện áp đầu ra đánh giá (chỉ có A-Type)
phạm vi điều chỉnh hiện tại		HLG-80H / 100H: 60% ~ 100%; HLG-120H: 50% ~ 100%
Bảo vệ quá dòng		95% ~ 108% liên tục hiện tại hạn chế, tự động phục hồi
Bảo vệ quá điện áp		110% ~ 140% sản lượng điện áp định mức
Hơn temp. sự bảo vệ		Shut down o / p điện áp, lại điện vào phục hồi
Setup, tăng, giữ thời gian		500ms, 50ms, 16ms khi đầy tải và 230VAC
chịu được điện áp		I / PO / P: 3.75kVAC, I / P-FG: 2kVAC, O / P-FG: 1.5kVAC
Nhiệt độ làm việc		-40 ~ + 70Celsius (tham khảo đường cong sản lượng giảm tải)
Tiêu chuẩn an toàn		UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 đã được phê duyệt; UL8750 được liệt kê cho HLG-80H- □ chỉ BL; ENEC EN61347-1, EN61347-2-13 chỉ HLG-120H
tiêu chuẩn EMC		EN55015, EN55022 lớp B (trừ HLG-80H), EN61000-3-2 lớp C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547
liên quan	Đầu vào	UL đánh giá, SJTW 18AWGx3C (30cm)
	Đầu ra	A / D / Blank-Type: SJTW 14AWGx2C (30cm); B-Type: SJTW 14AWGx2C (30cm) + SJTW 18AWGx2C (30cm)
Kích thước (DxRxC) (mm)		220x 68x 38,8

GHI CHÚ:

1. Tất cả các thông số không đặc biệt đề cập được đo tại 230VAC đầu vào, tải đánh giá và 25 ℃ nhiệt độ môi trường xung quanh.
2. Ripple & tiếng ồn được đo ở 20MHz của băng thông bằng cách sử dụng một 12 "xoắn cặp dây chấm dứt với một 0.1uf & tụ điện song song 47uF.
3. Dung sai: bao gồm thiết lập khoan dung, quy định dòng và tải quy định.

4. Xin vui lòng tham khảo "PHƯƠNG PHÁP LÁI XE CỦA CÁC LED MODULE".
5. giảm tải có thể cần thiết theo điện áp đầu vào thấp. Vui lòng kiểm tra các đặc tính tĩnh để biết thêm chi tiết.

6. Một chỉ gõ.

7. An toàn và thiết kế EMC tham khảo EN60598-1, CNS15233, GB7000.1, FCC part18.

8. Chiều dài thiết lập thời gian được đo lúc khởi đầu lạnh. Turn ON / OFF nguồn điện có thể dẫn đến tăng thời gian thiết lập.
9. Việc cung cấp điện được coi là một thành phần sẽ được vận hành kết hợp với thiết bị chính thức. Kể từ khi thực hiện EMC sẽ bị ảnh hưởng bởi việc cài đặt hoàn tất, các nhà sản xuất thiết bị cuối cùng phải đạt lại tiêu chuẩn EMC Chỉ thị về việc cài đặt hoàn tất một lần nữa.

10. Tham khảo tuyên bố bảo hành.

11. Thực hiện các yêu cầu của quy chuẩn ERP mới nhất cho thiết bị chiếu sáng, cấp điện LED này chỉ có thể được sử dụng sau một chuyển đổi mà không vĩnh viễn kết nối với nguồn điện.
