224W đầu ra 28V AC-DC converter Power Supply với SC224-220S28 bảo vệ quá áp

Name: 224W đầu ra 28V AC-DC converter Power Supply với SC224-220S28 bảo vệ quá áp
Brand: Enargy
SKU: SC224-220S28
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (168 reviews)

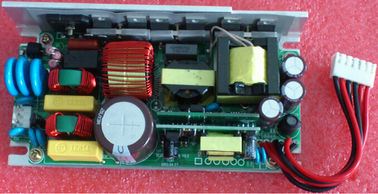

Hình ảnh lớn : 224W đầu ra 28V AC-DC converter Power Supply với SC224-220S28 bảo vệ quá áp

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	Enargy
Model Number:	SC224-220S28

Thanh toán:

Minimum Order Quantity:	1pcs
Giá bán:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

Tiếp xúc

Chi tiết sản phẩm

Điểm nổi bật:

ac để cung cấp điện dc

ac dc cung cấp điện chuyển đổi

AC-DC Power Supplies 224W Output 28V SC224-220S28

Các tính năng chính

AC phạm vi đầu vào: 140 ~ 300Vac

kết quả đầu ra duy nhất: 28V / 8A

Hiệu quả cao: 88%

quy định dòng: ≤ ± 3%

Tải quy định: ≤ ± 3%

gợn thấp và tiếng ồn: ≤150mV

Hệ số công suất: 95%

Bảo vệ ngắn mạch

Sản lượng bảo vệ quá dòng

Sản lượng bảo vệ quá điện áp

Đầu vào bảo vệ quá điện áp

Đầu vào điện áp dưới lock-out

tín hiệu hoạt động AC

mát tự nhiên

RoHS compliant

UL94V-0 ngọn lửa làm chậm giá

Tổng quan về sản phẩm

Chuyển đổi sử dụng AC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.

Đặc Electric

Đặc điểm đầu vào

Tham số		min	typ	Max	Các đơn vị	Ghi chú
điện áp ngõ vào		200	220	240	kỳ nghỉ hè
AC dải điện áp đầu vào		140		300	kỳ nghỉ hè
Tần số đầu vào AC			50/60		Hz
Dải tần số đầu vào AC		47		63	Hz
Max. đầu vào hiện tại				2.5	Một	Min. điện áp đầu vào, đầy tải
Đầu vào dòng khởi động				30	Một	Max. điện áp đầu vào, 25 ℃, bắt đầu đầu tiên
hiệu quả	AC đầu vào		88		%	Xếp hạng điện áp đầu vào, tải trọng định mức
Hệ số công suất		95			%

Đặc sản

Tham số		min	typ	Max	Các đơn vị	Ghi chú
Dải điện áp đầu ra	28V	27.5	28	28.5	Vdc
phạm vi hiện tại đầu ra	28V	0		số 8	Một
Quy chế dòng				± 3	%
Quy định tải				± 3	%
Quy chế nhiệt độ			± 0.02		% / ° C	Trong phạm vi nhiệt độ hoạt động
Ripple & tiếng ồn	28V			150	mV	đầu vào đánh giá, đầy tải, băng thông 20 MHz
đáp ứng động	Độ lệch			± 5	%	25% đến 50% đến 25% Iout tối đa, 50% đến 75% đến 50% Iout tối đa, 1A / chúng tôi
đáp ứng động	Cài đặt thời gian			500	uS
Turn-trên thời gian tăng				50	Cô	Tải đầy đủ, 10% ~ 90% Vout
Turn-trên thời gian trễ				số 8	S	220Vac, đầy đủ tải
vượt qua điện áp đầu ra				± 5	%
Điện dung đầu ra				3000	μF

Đặc điểm bảo vệ

Tham số		min	typ	Max	Các đơn vị	Ghi chú
Đầu vào điện áp dưới khóa	Turn-trên ngưỡng điện áp	130		145	kỳ nghỉ hè
Đầu vào điện áp dưới khóa	Turn-off điện áp ngưỡng	115		130	kỳ nghỉ hè
Đầu vào bảo vệ quá điện áp	bảo vệ điện áp	300		320	kỳ nghỉ hè
Đầu vào bảo vệ quá điện áp	phục hồi điện áp	280		300	kỳ nghỉ hè
Sản lượng bảo vệ quá điện áp		32		35	Vdc	nấc cục
Sản lượng bảo vệ quá tải		9		12	Một	nấc cục
Ngắn - Bảo vệ mạch				10	mΩ	nấc cục

Đặc điểm chung

Tham số	min	typ	Max	Các đơn vị	Ghi chú
MTBF	250			KHrs	đầu vào đánh giá, đầy tải, 25 ℃
Cân nặng			1000	g

Đặc điểm môi trường

Tham số	min	typ	Max	Các đơn vị	Ghi chú
Nhiệt độ hoạt động	-40		+85	℃
nhiệt độ bảo quản	-40		+85	℃
Độ ẩm tương đối	10		95	%
Độ ẩm lưu trữ	105		93	%
độ cao			3000	m
Áp suất không khí	70K		106K	Pa

Đặc điểm an toàn

Tham số		min	typ	Max	Các đơn vị	Ghi chú
điện áp cách ly	Đầu vào đến đầu ra	1500			kỳ nghỉ hè	10mA / 1 phút, Không phóng điện hồ quang và các sự cố
	Đầu vào xuống đất	1500			kỳ nghỉ hè	10mA / 1 phút, Không phóng điện hồ quang và các sự cố
	Đầu ra cho mặt đất	500			Vdc	10mA / 1 phút, Không phóng điện hồ quang và các sự cố
kháng Isolation	Đầu vào đến đầu ra	10			MΩ	500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm
	Đầu vào xuống đất	10
	Đầu ra cho mặt đất	10

Tín hiệu và chuyển mạch

Mục	Chức năng	Ghi chú
Đầu ra dưới báo động điện áp	Đầu ra dưới báo động điện áp biến đến cao logic (5V ± 0.2V) khi điện áp đầu ra giảm tới 90%	Logic cao khi điều kiện bất thường, Logic thấp khi hoạt động tốt
tín hiệu đầu vào	Ánh sáng trên khi hoạt động tốt, đèn tắt khi hoạt động bất thường	ánh sáng màu xanh lá cây Φ3
tín hiệu ngõ ra	Ánh sáng trên khi hoạt động tốt, ánh sáng tắt hoặc nhấp nháy khi hoạt động bất thường	ánh sáng màu xanh lá cây Φ3

Đặc điểm EMC

Mục		Tiêu chuẩn	Điều kiện	Ghi chú
CE		EN55022	lớp B	kiểm tra hệ thống đường chuyền
RE		EN55022	lớp B	kiểm tra hệ thống đường chuyền
điều hòa		EN61000-3-2	yêu cầu đèn loại C	tiêu chí B
dao động điện áp và nhấp nháy		EN61000-3-3	Class A thiết bị yêu cầu	tiêu chí B
Dâng trào		EN61000-4-5	chế độ khác biệt ± 2KV, phổ biến chế độ ± 4kV	tiêu chí B
NHÚNG		EN61000-4-11 EN55024	Điện áp dip để 0% Út, 10ms	Tiêu chí B, thử nghiệm ở giai đoạn 0, 90, 180 và 270
			Điện áp nhúng đến 40% Út, 20ms
			Điện áp nhúng đến 70% Út, 50ms
ESD	xả khí	EN61000-4-2	± 8KV	tiêu chí B
ESD	Liên xả	EN61000-4-2	± 4kV	tiêu chí B

Ghi chú:

Tiêu chí A: hiệu suất bình thường trong và sau khi thử nghiệm.

Tiêu chí B: bảo vệ điện áp thấp hoặc thiết lập lại không được phép. Tạm thời dao động điện áp đầu ra không còn sau khi rối loạn chấm dứt, và từ đó các EUT phục hồi hiệu năng bình thường của nó tự động. Trong thử nghiệm hệ thống, điện áp đầu ra biến động hoặc thiết lập lại không được phép quá.

Tiêu chí C: mất tạm thời của sản lượng được cho phép, nhưng các phần cứng không thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó tự động hoặc can thiệp điều hành.

Tiêu chí R: Mất đầu ra mà không thu hồi được cho phép. Các thành phần bảo vệ chính (cầu chì) có thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó sau khi thay thế các thành phần bị hư hỏng.

Trình độ chuyên môn về môi trường

Tham số	Ghi chú
sự rung	Dải tần số: 5-20Hz, + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ trục, 30 phút / trục
sốc Cơ	Half-sin sóng, 300m / s2,11ms, ± X, ± Y, Z ±, 6tims / hướng

tuân thủ các tiêu chuẩn

Tiêu chuẩn	Ghi chú
UL / UL60950
EN60950

Thông tin vật lý

Outline Cơ

Chiều dài x rộng x heigth: 127,0 × 84,5 × 35,0 (mm), 5 × 3.33 × 1.38 (inch),

định danh kết nối

kết nối đầu vào: VH3.96mm-3pin

Pin số	Tên	Chức năng
1	L
2	N
3	PE

Đầu ra kết nối: VH3.96mm-6pin, nhanh chóng trở lại,

dây đầu ra: UL1015 18 #, 105 ℃, 600V

Pin số	Tên	Chức năng
1	+ 28V	đỏ
2	+ 28V	đỏ
3	GND	Đen
4	GND	Đen
5	LOS_PWR +	Đầu ra dưới báo động điện áp dương (màu đỏ)
6	LOS_PWR-	Đầu ra dưới báo động điện áp dương (màu đen)
