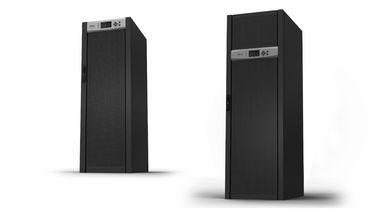

ZH Series 3 pha trực tuyến UPS 15-400kVA, Output PF0.9 Transformless

Công suất (kVA / kW)

Xếp hạng 15KVA / 13.5kW 20kVA / 18kW; 30kVA / 27kW 40kVA / 36kW;

60kVA / 54kW 80KVA / 72kW; 100KVA / 90kW 120KVA / 108kW

160kVA / 144kW 200KVA / 180kW; 300KVA / 270kW 400KVA / 360kW

topology

Chuyển đổi kép trực tuyến UPS

tần số hoạt động

50/60 Hz (40-72 Hz)

hệ số công suất đầu vào

> 0.99 điển hình

biến dạng hiện tại đầu vào

≤ 3% THD

dòng điện vào

điện áp đầu vào danh định

400 / 230V, 4 dây (380 / 415V lựa chọn)

Dải điện áp đầu vào

-15%, + 20% so với danh nghĩa (400V) ở 100% tải mà không làm suy kiệt pin

sản lượng điện

điện áp đầu ra danh định

400/230, 4 dây (380 / 415V lựa chọn)

điều chỉnh điện áp đầu ra

± 1% tĩnh; <5% năng động ở 100% tải thay đổi điện trở, <20 ms thời gian đáp ứng

Ắc quy

Ắc quy

192-240 tế bào (lựa chọn liên tục cho 15-80kVA) 216/222/228/234/240 Cells (Có thể lựa chọn cho 100-400kVA)

phương thức tính cước

ABM sạc Cyclic

Chung

Hiệu quả chung

Lên đến 98% chế độ hiệu suất cao (15-80kVA) lên đến 98,5% chế độ hiệu suất cao (100-400kVA) lên đến chế độ Double-chuyển đổi 94%

quá tải

150% trong 1 phút, 125% trong 10 phút,> 150% trong 150ms

UPS bỏ qua

Tự động về tình trạng quá tải hay thất bại UPS

công nghệ song song

Powerware Hot Sync ® Công nghệ

Kích thước W x D x H (mm)

500 x 710 x 960 15-20kVA (với pin nội bộ) 500 x 710 x 1230 30kVA (với pin nội bộ) 500 x 710 x 1500 40kVA (với pin nội bộ) 600 x 800 x 1876 60-200kVA
1600 x 820 x 1880 300 / 400KVA

giá tủ

IP20 với bộ lọc bụi có thể giặt được tiêu chuẩn

Trọng lượng không pin nội bộ

15 / 20kVA-72 kg, 30kVA-91 kg, 40kVA-120kg, 60kVA-202kg, 80KVA-245kg, 100KVA-283kg, 120KVA-311kg, 160 / 200KVA-457kg, 300KVA-860kg, 400KVA-970kg

Trọng lượng với pin nội bộ

15 / 20kVA-272kg, 30kVA-376kg, 40kVA-490kg

Truyền thông

Trưng bày

LCD đồ họa với đèn nền màu xanh

đèn LED

(4) đèn LED để thông báo và báo động

Cảnh báo rõ ràng

Vâng

cổng truyền thông

(1) RS-232, (1) USB, (1) EPO

khe Truyền thông

(2) vịnh truyền Mini-khe

môi trường

Nhiệt độ hoạt động

0ºC đến 40ºC + Pin khuyến cáo tối đa. + 25ºC

nhiệt độ bảo quản

-25ºC Đến + 55ºC không pin + 15 º C đến + 25ºC với pin

Độ ẩm tương đối

5-95%, không ngưng tụ

tiếng ồn âm thanh

15-20kVA ≤ 55 dBA 1m 30-40kVA điển hình ≤ 62 dBA 1m 60-120kVA điển hình ≤ 65 dBA 1m 160-200kVA điển hình ≤ 70 dBA 1m điển hình 300-400kVA ≤ 73 dBA 1m điển hình

độ cao

<1000m tại + 40 ° C

Chứng chỉ

tiêu chuẩn EMI

EN55022 / EN55024

tuân thủ EMC

IEC 62.040-2

Phẩm chất

ISO 9001: 2000 và ISO 14001: 1996

phụ kiện truyền thông

Mạng-MS

Web / SNMP Thẻ

Modbus-MS

Web / SNMP và Modbus Thẻ

Relay-MS

Relay (khô Liên hệ) Kết nối thẻ -DB9

Rơ le công nghiệp

Relay (khô Liên hệ) Card kết nối -Terminal

116750224-001

Probe Monitor môi trường (EMP) kit (cần phải cắm vào Web / SNMP Card hoặc Web / SNMP và Modbus Card để làm việc

hệ thống phụ kiện

tủ Pin & bộ phận ngắt mạch pin (60-200kVA)

Thiết bị chuyển mạch bảo trì Bypass (MBS) (100-200kVA, tiêu chuẩn trên 15-80kVA)

entry đầu cáp (60-200kVA, tiêu chuẩn trên 300-400kVA)

Hệ thống mô đun song song (60-200kVA)

bộ đầu vào kép (15-80kVA)

IP21 mui xe (15-200kVA)

ống khói phía sau (60-200kVA)

Do cải tiến sản phẩm liên tục, thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
