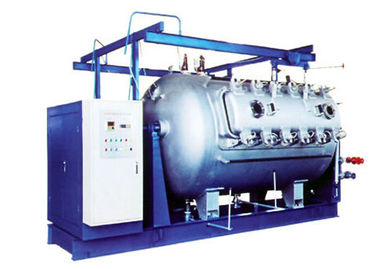

AC tần số chuyển đổi Giant Nhuộm Vải Jigger nhuộm Machine1000kg - 3200kg

• Giới thiệu

Loại GR1000 ly rượu có các mô hình khác nhau (2000, 2200, 2800, 3000, 3200) cho người dùng lựa chọn.

Máy này được áp dụng cho mặt trước lại hoàn thiện và làm khô bông, cây gai dầu, hóa chất vải dưới nhiệt độ và áp suất cao. Sử dụng rộng rãi cho việc in ấn & nhuộm công nghiệp số tiền nhỏ, loại đa, kết hợp rũ hồ, đun sôi, tẩy trắng và quá trình nhuộm. Thiết kế tiên tiến, cơ cấu hợp lý, sử dụng rộng rãi, vận hành an toàn, dễ dàng bảo trì.

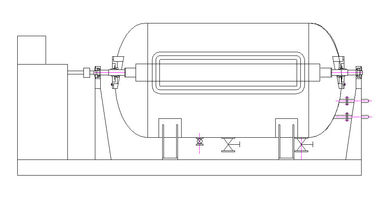

Máy này được ghép lại của hộp điều khiển, thùng thuốc nhuộm, tủ điều khiển điện, đường ống và các khung hình đầu ra (phần tùy chọn).

• Thông số kỹ thuật

Kích thước máy (L là chiều rộng bề mặt con lăn): 5100mm

Max đường kính vải làm việc: 1200mm

Max chiều rộng vải làm việc: L = 2400mm

Nhiệt độ làm việc: 140 ℃

Đường kính xi lanh chính: Φ300mm

Tỷ lệ rượu: 1: 3

Khối lượng cơ thể di động: 300L-600L

Trọng lượng máy: khoảng 8T

Công suất động cơ: dựa trên chiều rộng vải

Vải chạy tốc độ: 10--120M / phút

Căng vải sắp xếp: 10-70kg / M

• tính năng kỹ thuật

1. Tổng máy thông qua thiết kế máy tính CAD tăng; CAM thêm amylase, sản xuất chính xác cao.
2. Tổng máy thông qua AC chuyển đổi tần số (servo) ổ đĩa để kiểm soát căng thẳng vải và tốc độ. Hệ thống kiểm soát toàn bộ là với phạm vi lớn điều chỉnh, hoạt động tin cậy, tỷ lệ thất bại thấp, khó bảo trì thấp.
3. Không đổi đường truyền tốc độ, liên tục căng thẳng kiểm soát trực tuyến, chủ yếu là loại bỏ quang sai, đúc màu trong quá trình nhuộm; Kiểm soát nhiệt độ chính xác phù hợp với yêu cầu thông số kỹ thuật khác nhau.
4. Kiểm soát nhiệt độ chính xác phù hợp khác nhau yêu cầu thông số kỹ thuật, sự nóng lên trên không và thiết bị khởi động giữ để đảm bảo tốc độ nóng lên và nâng cao hiệu quả sản xuất.
5. Trong hệ thống máy móc điện khiển được thiết kế với tự động đảo chiều, đếm đoạn, chiều dài đếm, đoạn chấm tự động hoặc thay đổi vào chức năng tự động thao tác.
6. Toàn bộ máy được trang bị đèn pha trên cao cho hoạt động thuận tiện và bảo trì.

Lon hệ thống tự động phí này theo yêu cầu của công nghệ để giảm mặt vải và chromatist lại và cải thiện năng suất.

• Cơ cấu chính

1. cơ chế truyền tải

Các ổ đĩa toàn bộ máy bằng hai động cơ AC thông qua ổ đĩa puli giảm tốc, hộp giảm và con lăn vải nối với nhau bằng các khớp nối linh hoạt, loại này tách cấu trúc rất dễ dàng để hoạt động, tháo dỡ và lắp đặt.

2. Nhuộm vat

Dye vat được làm bằng thép không gỉ 1Cr18Ni9Ti, các thùng thuốc nhuộm thông qua hai con lăn dưới để lái xe, kéo dài thời gian của vải trong dung dịch nhuộm, tăng hiệu quả nhuộm vải; trung tâm cơ thể di động được cài đặt con lăn đo vận tốc có thể đo tốc độ, đếm thời gian, kiểm tra căng thẳng vải; đáy tế bào cơ thể cài đặt thiết bị lưu thông thuốc nhuộm rượu để làm cho bên trong nhiệt độ và rượu khuấy ngang nhau và loại bỏ vải chromatist ngang.

3. khung mở rộng Width

Để ngăn chặn nếp nhăn trong quá trình nhuộm, cài đặt loại xuân khung mở rộng chiều rộng bên trong các tế bào cơ thể, khung mở rộng chiều rộng được làm bằng thép không gỉ, ghép cánh tay swing, con lăn mở rộng chiều rộng, vải dẫn con lăn, căng thẳng mùa xuân, vv

Căng thẳng mùa xuân được làm bằng 4Cr13, với đặc tính cơ học tốt và khả năng chống ăn mòn.

4. nước, hệ thống đường ống hơi nước

Phần dòng vốn được ghép lại của nước đầu vào, phun nước vào và van giao phối, người sử dụng có thể điều khiển theo yêu cầu thực tế.

Tổng số ống máy hơi nước chủ yếu là ghép các tế bào cơ thể cuộn dây cách nhiệt, cơ thể tế bào ống dẫn nhiệt trực tiếp và van giao phối; ống tế bào cơ thể nhiệt trực tiếp được tự động điều khiển bằng van màng mỏng bằng khí nén.

5. Cơ chế đầu ra (chọn lọc một phần mua)

Tổng sản lượng máy có hai loại: sản lượng cánh tay chéo và A ra khung điều khiển, người dùng chọn bất kỳ loại.

Đầu ra tay chéo cài đặt trong tổng số máy, ghép cánh tay chéo, động cơ, xi lanh, con lăn cao su, động cơ đầu ra nghĩ cơ chế bánh con sâu làm chậm để lái xe lăn cao su, sau đó lăn cao su giữ Một khung lăn lăn đến đầu ra ma sát.

"Một" đầu ra khung được ghép khung ổ đĩa, động cơ giảm hộp, phổ chéo khớp, Một khung, vv
