200W High Power AC-DC Power Supplies đơn đầu ra 5V SC200-220S5

Name: 200W High Power AC-DC Power Supplies đơn đầu ra 5V SC200-220S5
Brand: Enargy
SKU: SC200-220S5
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (110 reviews)

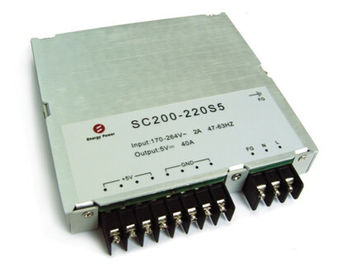

Hình ảnh lớn : 200W High Power AC-DC Power Supplies đơn đầu ra 5V SC200-220S5

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	Enargy
Model Number:	SC200-220S5

Thanh toán:

Minimum Order Quantity:	1pcs
Giá bán:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

Tiếp xúc

Chi tiết sản phẩm

Điểm nổi bật:

ac để cung cấp điện dc

ac dc cung cấp điện chuyển đổi

AC-DC Power Supplies 200W đầu ra 5V SC200-220S5

Các tính năng chính

AC phạm vi đầu vào: 170 ~ 264Vac

kết quả đầu ra duy nhất: 5V / 40A

Hiệu quả cao: 89%

quy định dòng: ≤ ± 1%

Tải quy định: ≤ ± 1%

gợn thấp và tiếng ồn: ≤200mV

Bảo vệ ngắn mạch

Sản lượng bảo vệ quá dòng

bảo vệ ngắn đầu ra

Bảo vệ quá nhiệt

mát tự nhiên

RoHS compliant

UL94V-0 ngọn lửa làm chậm giá

Tổng quan về sản phẩm

Chuyển đổi sử dụng AC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.

Đặc điểm đầu vào

Tham số		min	typ	Max	Các đơn vị	Ghi chú
điện áp ngõ vào			220		kỳ nghỉ hè
AC dải điện áp đầu vào		170		264	kỳ nghỉ hè
Tần số đầu vào AC			50/60		Hz
Dải tần số đầu vào AC		47		63	Hz
Max. đầu vào hiện tại				2	Một	Min. điện áp đầu vào, đầy tải
hiệu quả	AC đầu vào	86	89		%	điện áp ngõ vào, tải hình 1 đánh giá

Đặc sản

Tham số		min	typ	Max	Các đơn vị	Ghi chú
Dải điện áp đầu ra	5V	4.95	5	5.05	Vdc
phạm vi hiện tại đầu ra	5V	0		40	Một
Quy chế dòng				± 1	%
Quy định tải				± 1	%
Quy chế nhiệt độ			± 0.03		% / ° C	Trong phạm vi nhiệt độ hoạt động
Tắt giữ thời gian		10			Cô	220Vac, đầy tải, từ Vin tắt để Vout giảm xuống 90%, hình 4
Ripple & tiếng ồn	5V			200	mV	đầu vào đánh giá, đầy tải, băng thông 20 MHz Hình 5
đáp ứng động	Độ lệch			200	mV	50% đến 75% đến 50% Iout tối đa, 0.1A / u
đáp ứng động	Độ lệch			200	mV	50% đến 75% đến 50% Iout tối đa, 2.5A / chúng tôi
vượt qua điện áp đầu ra				± 5	%
Điện dung đầu ra			20000		μF

Đặc điểm bảo vệ

Tham số		min	typ	Max	Các đơn vị	Ghi chú
Sản lượng bảo vệ quá tải		48		50	Một	nấc cục
Ngắn - Bảo vệ mạch				10	mΩ	nấc cục
Hơn nhiệt độ bảo vệ	Tắt		105		℃	tự động khôi phục

Ghi chú:

1. + 5V sẽ nhập nấc Auto phục hồi

Đặc điểm chung

Tham số	min	typ	Max	Các đơn vị	Ghi chú
MTBF	100			KHrs	TR-NWT-000332,80% tải, 300LFM, 25 ℃
Cân nặng			500	g

Đặc điểm môi trường

Tham số	min	typ	Max	Các đơn vị	Ghi chú
Nhiệt độ hoạt động	-20		+55	℃
nhiệt độ bảo quản	-40		+85	℃
Độ ẩm lưu trữ	10		90	%

Đặc điểm an toàn

Tham số		min	typ	Max	Các đơn vị	Ghi chú
điện áp cách ly	Đầu vào đến đầu ra	1500			Vdc	5mA / 1 phút, Không phóng điện hồ quang và các sự cố
	Đầu vào xuống đất	1000			kỳ nghỉ hè	5mA / 1 phút, Không phóng điện hồ quang và các sự cố
	Đầu ra cho mặt đất	500			Vdc	5mA / 1 phút, Không phóng điện hồ quang và các sự cố
kháng Isolation	Đầu vào đến đầu ra	10			MΩ	500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm

Đặc điểm

Mục	Tiêu chuẩn	Điều kiện	Ghi chú
điều hòa	EN61000-3-2	yêu cầu đèn loại C	tiêu chí B
dao động điện áp và nhấp nháy	EN61000-3-3	Class A thiết bị yêu cầu	tiêu chí B
Dâng trào	EN61000-4-5	chế độ khác biệt ± 2KV, phổ biến chế độ ± 4kV	tiêu chí B
NHÚNG	EN61000-4-11 EN55024	Điện áp dip để 0% Út, 10ms	Tiêu chí B, thử nghiệm ở giai đoạn 0, 90, 180 và 270
		Điện áp nhúng đến 40% Út, 20ms
		Điện áp nhúng đến 70% Út, 50ms

Ghi chú:

Tiêu chí A: hiệu suất bình thường trong và sau khi thử nghiệm.

Tiêu chí B: bảo vệ điện áp thấp hoặc thiết lập lại không được phép. Tạm thời dao động điện áp đầu ra không còn sau khi rối loạn chấm dứt, và từ đó các EUT phục hồi hiệu năng bình thường của nó tự động. Trong thử nghiệm hệ thống, điện áp đầu ra biến động hoặc thiết lập lại không được phép quá.

Tiêu chí C: mất tạm thời của sản lượng được cho phép, nhưng các phần cứng không thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó tự động hoặc can thiệp điều hành.

Tiêu chí R: Mất đầu ra mà không thu hồi được cho phép. Các thành phần bảo vệ chính (cầu chì) có thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó sau khi thay thế các thành phần bị hư hỏng.

Trình độ chuyên môn về môi trường

Tham số	Ghi chú
sự rung	Dải tần số: 5-20Hz, + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ trục, 30 phút / trục
sốc Cơ	Half-sin sóng, 300m / s2,11ms, ± X, ± Y, Z ±, 6tims / hướng
Lạnh (hoạt động)	IEC60068-2-1 rao vặt
nhiệt ẩm	IEC60068-2-67 Cy
nhiệt độ xe đạp	-20 ° C đến 85 ° C, đoạn đường 15 ° C / phút., 500 chu kỳ
Power / xe đạp nhiệt	Vin = 170Vac phút to264Vac max, đầy tải, 100 chu kỳ
thiết kế bên lề	Tmin-10 ° C đến Tmax + 10 ° C, 5 bước ° C, Vin = min max, 0-105% tải
Cuộc sống thử	95% đánh giá Vin và tải, đơn vị tại thời điểm giảm tải, 50000 giờ
khả năng hàn	IEC60068-2-20

tuân thủ các tiêu chuẩn

Tiêu chuẩn	Ghi chú
UL60950-1
EN60950-1
EN60601-1
SCA 22.2NO.601.1
UL2601
CSA22.2NO.60950-1

Thông tin vật lý

Outline Cơ

Chiều dài x rộng x heigth135 × 125 × 21 (mm), 5,315 × 4,921 × 0,826 (inch),

định danh kết nối

Ghim#	Tên	Ghi chú
1	N	AC đầu vào
2	L	AC đầu vào
3	FG	mặt đất đầu vào AC
4	GND	đất sản xuất
5	GND
6	GND
7	GND
số 8	+ 5V
9	+ 5V
10	+ 5V
11	+ 5V

Làn sóng điển hình và Curves

Hình 1 Hiệu quả VS sản lượng hiện tại. 400LFM, 25 ° C

Hình 2: gợn điện áp ngõ ra khi điện áp đầu vào danh định và tải trọng hiện tại đánh giá (20 mV / div). Tải điện dung: 1μF gốm tụ điện và tụ điện tantali 10μF. Băng thông: 20 MHz.

Hình 3: phản ứng điện áp đầu ra để bước thay đổi tải hiện nay (50% -75% -50% của Iout (max); dI / dt = 0.1A / ms). Tải cap: 10μF, 100 mW ESR tụ điện tantali và 1μF tụ gốm. Chương 1: Vout (200mV / div)

Hình 4: Tắt giữ thời gian
