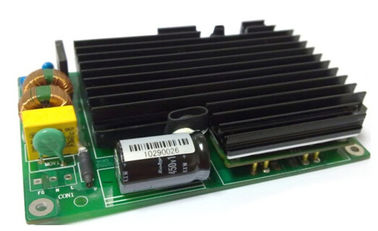

AC-DC Power Supplies 100W Output 48V SC100-220S48
Các tính năng chính
suất đầu ra cao: 100W
phạm vi đầu vào: 85 ~ 264Vac
Hiệu quả cao: 85%
quy định dòng: ≤ ± 1%
Tải quy định: ≤ ± 2%
Cố định tần số: 220kHz
Cách ly điện áp: 1500Vdc
Bảo vệ ngắn mạch
Sản lượng bảo vệ quá dòng
Bảo vệ quá nhiệt
Tổng quan về sản phẩm
Chuyển đổi sử dụng AC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Đặc Electric
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
điện áp ngõ vào | 220 | kỳ nghỉ hè | |||
AC dải điện áp đầu vào | 85 | 264 | kỳ nghỉ hè | ||
Tần số đầu vào AC | 50/60 | Hz | |||
Dải tần số đầu vào AC | 47 | 63 | Hz | ||
Max. đầu vào hiện tại | 2 | Một | Min. điện áp đầu vào, đầy tải | ||
hiệu quả | 85 | % | Xếp hạng điện áp đầu vào, tải trọng định mức |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
Dải điện áp đầu ra | 47,52 | 48 | 48,48 | Vdc | ||
phạm vi hiện tại đầu ra | 0.1 | 2.1 | Một | |||
Quy chế dòng | ± 1 | % | ||||
Quy định tải | ± 2 | % | ||||
Ripple & tiếng ồn | 800 | mV | đầu vào đánh giá, đầy tải, băng thông 20 MHz | |||
đáp ứng động | Độ lệch | ± 1 | % | 25% đến 50% đến 25% Iout tối đa, 50% đến 75% đến 50% Iout tối đa, 0. 1A / chúng tôi | ||
Cài đặt thời gian | 500 | uS | Để trong vòng 1% Vout nom. | |||
vượt qua điện áp đầu ra | 1 | % | ||||
Điện dung đầu ra | 470 | μF |
Đặc điểm bảo vệ
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Sản lượng bảo vệ quá tải | 2.3 | 2.8 | Một | nấc cục | |
Ngắn - Bảo vệ mạch | 10 | mΩ | nấc cục | ||
Hơn nhiệt độ bảo vệ | 105 | ℃ | tự động khôi phục |
Đặc điểm chung
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
MTBF | 100 | KHrs | TR-NWT-000.332, 80% tải, 300LFM, 40 ℃ Tạ | ||
Cân nặng | 300 | g |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -20 | +55 | ℃ | ||
nhiệt độ bảo quản | -40 | +85 | ℃ | ||
Độ ẩm tương đối | 10 | 90 | % | ||
độ cao | 3000 | m |
Đặc điểm an toàn
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
điện áp cách ly | Đầu vào đến đầu ra | 1500 | Vdc | 10mA / 1 phút, Không phóng điện hồ quang và các sự cố | ||
Đầu vào xuống đất | 1000 | Vdc | ||||
Đầu ra cho mặt đất | 500 | Vdc | 7.5mA / 1 phút, Không phóng điện hồ quang và các sự cố | |||
kháng Isolation | Đầu vào đến đầu ra | 100 | MΩ | 500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm |
Trình độ chuyên môn về môi trường
Tham số | Ghi chú |
sự rung | Dải tần số: 5-20Hz, + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ trục, 30 phút / trục |
sốc Cơ | Half-sin sóng, 300m / s2,11ms, ± X, ± Y, Z ±, 6tims / hướng |
Lạnh (hoạt động) | IEC60068-2-1 rao vặt |
nhiệt ẩm | IEC60068-2-67 Cy |
nhiệt độ xe đạp | -20 ° C đến 85 ° C, đoạn đường 15 ° C / phút., 500 chu kỳ |
Power / xe đạp nhiệt | Vin = min max, đầy tải, 100 chu kỳ |
thiết kế bên lề | Tmin-10 ° C đến Tmax + 10 ° C, 5 bước ° C, Vin = min max, 0-105% tải |
Cuộc sống thử | 95% đánh giá Vin và tải, đơn vị tại thời điểm giảm tải,> 5000 giờ |
khả năng hàn | IEC60068-2-20 |
tuân thủ các tiêu chuẩn
Tiêu chuẩn | Ghi chú |
UL / cUL60950 | |
EN60950 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2No.60950-1 |
Thông tin vật lý
Outline Cơ
Chiều dài x rộng x heigth: 135 × 90 × 28 (mm), 5.32 × 3.54 × 1.1 (trong),
định danh pin
CON1
Pin số | Tên | Chức năng |
1 | FG | trái đất |
2 | N | dòng Neutral |
3 | L | dòng sống |
CON2
Pin số | Tên | Chức năng |
1 | -48V | điện áp đầu ra tiêu cực |
2 | -48V | điện áp đầu ra tiêu cực |
3 | GND | điện áp đầu ra tích cực |
4 | GND | điện áp đầu ra tích cực |
Ứng dụng Ghi chú: Một loạt các ứng dụng ghi chú và các giấy tờ trắng kỹ thuật có thể được tải về ở định dạng pdf từ trang web của chúng tôi.
