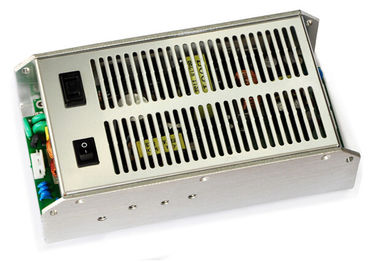

AC-DC Power Supplies 330W Output 27V / 10A, 9V / 6A SC330-270D279
Các tính năng chính
phạm vi đầu vào: 165 ~ 280Vac
đầu ra kép: 27V / 10A, 9V / 6A
Hiệu quả cao: 83%
quy định dòng: ≤ ± 1%
Tải quy định: ≤ ± 3%
gợn thấp và tiếng ồn: ≤80mV
điện áp cách ly: 3000Vac
Không phút. yêu cầu tải
Bảo vệ ngắn mạch
Sản lượng bảo vệ quá dòng
Sản lượng bảo vệ quá điện áp
Đầu vào bảo vệ quá điện áp
Đầu vào điện áp dưới lock-out
Bảo vệ quá nhiệt
mát tự nhiên
RoHS compliant
Tổng quan về sản phẩm
Chuyển đổi sử dụng AC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Đặc Electric
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
điện áp ngõ vào | 220 | kỳ nghỉ hè | |||
AC dải điện áp đầu vào | 165 | 280 | kỳ nghỉ hè | ||
Dải tần số đầu vào AC | 45 | 55 | Hz | ||
hiệu quả | 83 | % | Xếp hạng điện áp đầu vào, tải trọng định mức |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
Dải điện áp đầu ra | 27V | 27,2 | 27.9 | Vdc | ||
9V | 9 | 9,5 | Vdc | |||
phạm vi hiện tại đầu ra | 27V | 0 | 10 | Một | ||
9V | 0 | 6 | Một | |||
Ripple & tiếng ồn | 27V | 80 | mV | đầu vào đánh giá, đầy tải, băng thông 20 MHz | ||
9V | 80 | mV | đầu vào đánh giá, đầy tải, băng thông 20 MHz | |||
Đặc điểm bảo vệ
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |||
Đầu vào điện áp dưới khóa | Turn-trên ngưỡng điện áp | 155 | 170 | kỳ nghỉ hè | ||||
Turn-off điện áp ngưỡng | 135 | 150 | kỳ nghỉ hè | |||||
Đầu vào bảo vệ quá điện áp | bảo vệ điện áp | 285 | 310 | kỳ nghỉ hè | ||||
phục hồi điện áp | 270 | 280 | kỳ nghỉ hè | |||||
Sản lượng bảo vệ quá điện áp | 27V | 30 | 32 | Vdc | nấc cục | |||
9V | 11 | 12 | Vdc | nấc cục | ||||
Sản lượng bảo vệ quá tải | 27V | 12 | 14 | Một | nấc cục | |||
9V | 7 | số 8 | Một | nấc cục | ||||
Ngắn - Bảo vệ mạch | 10 | mΩ | nấc cục | |||||
Đặc điểm chung
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
MTBF | 100 | KHrs | đầu vào đánh giá, đầy tải, 25 ℃ | ||
Cân nặng | 1250 | g |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -40 | +55 | ℃ | ||
nhiệt độ bảo quản | -40 | +85 | ℃ | ||
Độ ẩm tương đối | 10 | 90 | % | ||
độ cao | 3000 | m | |||
Áp suất không khí | 70 | 106 | Pa |
Đặc điểm an toàn
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
điện áp cách ly | Đầu vào đến đầu ra | 3000 | kỳ nghỉ hè | 5mA / 1 phút, Không phóng điện hồ quang và các sự cố | ||
Đầu vào xuống đất | 2060 | kỳ nghỉ hè | ||||
Đầu ra cho mặt đất | 500 | kỳ nghỉ hè | 5mA / 1 phút, Không phóng điện hồ quang và các sự cố | |||
kháng Isolation | Đầu vào đến đầu ra | 2 | MΩ | 500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm | ||
Đặc điểm EMC
Mục | Tiêu chuẩn | Điều kiện | Ghi chú | |
CE | EN55022 | class A | kiểm tra hệ thống đường chuyền | |
RE | EN55022 | class A | kiểm tra hệ thống đường chuyền | |
Dâng trào | EN61000-4-2 | chế độ khác biệt ± 2KV, phổ biến chế độ ± 4kV | tiêu chí B | |
ESD | xả khí | EN61000-4-2 | 15KV ± | tiêu chí B |
Liên xả | EN61000-4-2 | ± 8KV | tiêu chí B | |
Ghi chú:
Tiêu chí A: hiệu suất bình thường trong và sau khi thử nghiệm.
Tiêu chí B: bảo vệ điện áp thấp hoặc thiết lập lại không được phép. Tạm thời dao động điện áp đầu ra không còn sau khi rối loạn chấm dứt, và từ đó các EUT phục hồi hiệu năng bình thường của nó tự động. Trong thử nghiệm hệ thống, điện áp đầu ra biến động hoặc thiết lập lại không được phép quá.
Tiêu chí C: mất tạm thời của sản lượng được cho phép, nhưng các phần cứng không thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó tự động hoặc can thiệp điều hành.
Tiêu chí R: Mất đầu ra mà không thu hồi được cho phép. Các thành phần bảo vệ chính (cầu chì) có thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó sau khi thay thế các thành phần bị hư hỏng.
tuân thủ các tiêu chuẩn
Tiêu chuẩn | Ghi chú |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | kiểm tra ngọn lửa kim, thử nghiệm trên toàn bộ linh kiện lắp ráp, Ban & nhựa UL94V-0 compliant |
IEC 61000-4-2 |
Outline Cơ
Chiều dài x rộng x heigth: 222 × 120 × 68 (mm), 8,74 × 4,72 × 2,68 (trong),
định danh kết nối
CON1
Pin số | Tên | Chức năng |
1 | N | dòng Neutral |
2 | NC | VÔ GIÁ TRỊ |
3 | L | dòng sống |
4 | NC | VÔ GIÁ TRỊ |
5 | G | trái đất |
CON2
Pin số | Tên | Chức năng |
1 | + 27V | + 27V điện áp đầu ra tích cực |
2 | GND | điện áp đầu ra tiêu cực |
3 | GND | điện áp đầu ra tiêu cực |
4 | GND | điện áp đầu ra tiêu cực |
5 | + 27V | + 27V điện áp đầu ra tích cực |
CON3
Pin số | Tên | Chức năng |
1 | + 9V | + Điện áp đầu ra 9V tích cực |
2 | + 9V | + Điện áp đầu ra 9V tích cực |
3 | GND | điện áp đầu ra tiêu cực |
4 | GND | điện áp đầu ra tiêu cực |
