Phân lập đầu ra kép chuyển đổi dc-dc Output 24Volt 12volt SC100-24D2412

Name: Phân lập đầu ra kép chuyển đổi dc-dc Output 24Volt 12volt SC100-24D2412
Brand: Enargy
SKU: SC100-24D2412
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (200 reviews)

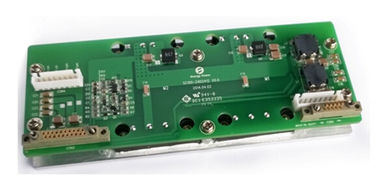

Hình ảnh lớn : Phân lập đầu ra kép chuyển đổi dc-dc Output 24Volt 12volt SC100-24D2412

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	Enargy
Model Number:	SC100-24D2412

Thanh toán:

Minimum Order Quantity:	1pcs
Giá bán:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

Tiếp xúc

Chi tiết sản phẩm

Điểm nổi bật:	12v ac / dc cung cấp điện

AC-DC Power Supplies 100W Output 24V12V SC100-24D2412

Các tính năng chính

phạm vi đầu vào: 18 ~ 36Vdc

đầu ra kép: 24V / 2.5A, 12V / 3.33A

Hiệu quả cao: 90%

quy định dòng: ≤ ± 1%

Tải quy định: ≤ ± 1%

gợn thấp và tiếng ồn: ≤ ± 1%

Enable (Bật / Tắt) Kiểm soát

Cách ly điện áp: 1500Vdc

chế độ Hiccup bảo vệ ngắn mạch

Sản lượng bảo vệ quá dòng

mát tự nhiên

Tổng quan về sản phẩm

Chuyển đổi sử dụng DC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao. cấu trúc baseplate nhôm cung cấp hiệu suất nhiệt phi thường.

Đặc Electric

Đặc điểm đầu vào

Tham số	min	typ	Max	Các đơn vị	Ghi chú
Dải điện áp đầu vào	18	24	36	Vdc
Max. đầu vào hiện tại			6.5	Một	Min. điện áp đầu vào, đầy tải
hiệu quả		90		%	Xếp hạng điện áp đầu vào, tải trọng định mức

Đặc sản

Tham số			min	typ	Max	Các đơn vị	Ghi chú
Dải điện áp đầu ra	24V		23,52	24	24.48	Vdc
Dải điện áp đầu ra	12V		11,76	12	12,24	Vdc
phạm vi hiện tại đầu ra	24V		0		2.5	Một
phạm vi hiện tại đầu ra	12V		0		3.33	Một
Quy chế dòng					± 1	%
Quy định tải					± 1	%
Ripple & tiếng ồn	24V				240	mV	đầu vào đánh giá, đầy tải, băng thông 20 MHz
Ripple & tiếng ồn	12V				120	mV	đầu vào đánh giá, đầy tải, băng thông 20 MHz
đáp ứng động	Độ lệch				± 4	%	25% đến 50% đến 25% Iout tối đa, 50% đến 75% đến 50% Iout tối đa, 1A / chúng tôi
đáp ứng động	Cài đặt thời gian				300	uS	Để trong vòng 1% Vout nom.
vượt qua điện áp đầu ra					5	%
Điện dung đầu ra		24V			1800	μF
Điện dung đầu ra		12V			3000	μF
Kích hoạt tính năng kiểm soát							chuyển đổi bên ngoài

Lưu ý: Một chuyển đổi bên ngoài điều khiển kích hoạt chức năng. Bấm công tắc một lần dưới điện áp đầu vào với điều kiện, các mô-đun sẽ điện về. Bấm công tắc một lần nữa, các mô-đun sẽ tắt.

Đặc điểm bảo vệ

Tham số		min	typ	Max	Các đơn vị	Ghi chú
Sản lượng bảo vệ quá tải	24V	2.75		4.5	Một	nấc cục
Sản lượng bảo vệ quá tải	12V	3.5		6.5	Một	nấc cục
Ngắn - Bảo vệ mạch				10	mΩ	nấc cục

Đặc điểm môi trường

Tham số	min	typ	Max	Các đơn vị	Ghi chú
Nhiệt độ hoạt động	-20		+60	℃
nhiệt độ bảo quản	-40		+85	℃
Độ ẩm tương đối	20		90	%
Độ ẩm lưu trữ	10		95	%
độ cao			3000	m

Đặc điểm an toàn

Tham số		min	typ	Max	Các đơn vị	Ghi chú
điện áp cách ly	Đầu vào đến đầu ra	1500			Vdc	1mA / 1 phút, Không phóng điện hồ quang và các sự cố
	Đầu vào xuống đất	1500			kỳ nghỉ hè	1mA / 1 phút, Không phóng điện hồ quang và các sự cố
	Đầu ra cho mặt đất	500			Vdc	1mA / 1 phút, Không phóng điện hồ quang và các sự cố
kháng Isolation	Đầu vào đến đầu ra	100			MΩ	500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm

tuân thủ các tiêu chuẩn

Tiêu chuẩn	Ghi chú
MIL-STD-704
MIL-STD-1399
MIL-STD-810
EN60950
GB4943
IEC 61000-4-2

Thông tin vật lý

Outline Cơ

Chiều dài x rộng x heigth: 160 × 60 × 26 (mm), 6,3 × 2,36 × 1,02 (trong),

định danh pin

Connect / Spec	Pin số	Tên
CON1 / CY59T10BJ	1,6	Vin
	2,3,4,7,8,9	NU
	5,10	Vin
CON2 / CY59Z20BJ	1	24V2 (Vout-)
	11	24V2 (Vout +)
	2	ON / OFF1
	12	ON / OFF2
	3,4,5,8,13,14,15,18	NU
	6,16	24V1 (Vout-)
	7,17	24V1 (Vout +)
	9,19	12V (Vout-)
	10,20	12V (Vout +)
