500W AC-DC Power Supplies Output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

500W AC-DC Power Supplies Output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30
500W AC-DC Power Supplies Output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

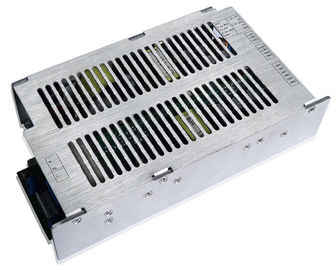

Hình ảnh lớn :  500W AC-DC Power Supplies Output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: Enargy
Model Number: SC500-220Q30
Thanh toán:
Minimum Order Quantity: 1pcs
Giá bán: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Chi tiết sản phẩm
Điểm nổi bật:

12v ac / dc cung cấp điện

AC-DC Power Supplies 500W Output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

Các tính năng chính

phạm vi đầu vào: 165 ~ 270Vac

kết quả đầu ra tăng gấp bốn lần: 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A

Hiệu quả cao: 87%

quy định dòng: ≤ ± 2%

Tải quy định: ≤ ± 2%

Bảo vệ ngắn mạch

Sản lượng bảo vệ quá dòng

Sản lượng bảo vệ quá điện áp

Đầu vào bảo vệ quá điện áp

Đầu vào điện áp dưới lock-out

Bảo vệ quá nhiệt

RoHS compliant

mát tự nhiên

Tổng quan về sản phẩm

Chuyển đổi sử dụng AC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.

Đặc Electric

Đặc điểm đầu vào

Tham số

min

typ

Max

Các đơn vị

Ghi chú

điện áp ngõ vào

220

kỳ nghỉ hè

AC dải điện áp đầu vào

165

270

kỳ nghỉ hè

Dải tần số đầu vào AC

47

63

Hz

Max. đầu vào hiện tại

3.5

Một

Min. điện áp đầu vào, đầy tải

Đầu vào dòng khởi động

40

Một

Max. điện áp đầu vào, 25 ℃, bắt đầu đầu tiên

hiệu quả

85

87

%

Xếp hạng điện áp đầu vào, tải trọng định mức

Đặc sản

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Dải điện áp đầu ra

30V

24

30

31

Vdc

5.8V

5.6

5.8

6

Vdc

24V

23

24

25

Vdc

Kích hoạt tính năng on / off

12V

11

12

13

Vdc

Kích hoạt tính năng on / off

phạm vi hiện tại đầu ra

30V

0

9

12

Một

5.8V

0

6

9

Một

24V

0

2

2.5

Một

12V

0

2

2.5

Quy chế dòng

± 2

%

Quy định tải

± 2

%

Quy chế nhiệt độ

± 0.02

% / ° C

Trong phạm vi nhiệt độ hoạt động

Ripple & tiếng ồn

30V

400

mV

đầu vào đánh giá, đầy tải, băng thông 20 MHz

5.8V

116

mV

24V

280

mV

12V

240

mV

Turn-trên thời gian tăng

500

Tải đầy đủ, 10% ~ 90% Vout

Turn-trên thời gian trễ

4

S

220Vac, đầy đủ tải

vượt qua điện áp đầu ra

± 5

%

Đặc điểm bảo vệ

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Đầu vào điện áp dưới khóa

Turn-trên ngưỡng điện áp

155

165

kỳ nghỉ hè

Turn-off điện áp ngưỡng

135

145

kỳ nghỉ hè

Đầu vào bảo vệ quá điện áp

bảo vệ điện áp

285

305

kỳ nghỉ hè

phục hồi điện áp

275

295

kỳ nghỉ hè

Sản lượng bảo vệ quá điện áp

30V

32

35

Vdc

nấc cục

5.8V

7,5

Vdc

nấc cục

Ngắn - Bảo vệ mạch

10

nấc cục

Hơn nhiệt độ bảo vệ

tự động khôi phục

máy dò điện áp đầu vào

150-290Vac chuyển đổi để 0.5-3.1Vdc thay đổi tuyến tính

điều kiện tải trọng:

30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A

máy dò hiện tại đầu vào

0-3A chuyển đổi để 0.5-3.1Vdc thay đổi tuyến tính

Đặc điểm chung

Tham số

min

typ

Max

Các đơn vị

Ghi chú

MTBF

100

KHrs

đầu vào đánh giá, đầy tải, 25 ℃

Cân nặng

1500

g

Đặc điểm môi trường

Tham số

min

typ

Max

Các đơn vị

Ghi chú

Nhiệt độ hoạt động

-40

+75

nhiệt độ bảo quản

-40

+85

Độ ẩm tương đối

10

90

%

Độ ẩm lưu trữ

10

95

%

độ cao

4000

m

Áp suất không khí

70

106

Kpa

Đặc điểm an toàn

Tham số

min

typ

Max

Các đơn vị

Ghi chú

điện áp cách ly

Đầu vào đến đầu ra

1500

kỳ nghỉ hè

5mA / 1 phút, Không phóng điện hồ quang và các sự cố

Đầu vào xuống đất

1500

kỳ nghỉ hè

Đầu ra cho mặt đất

500

Vdc

5mA / 1 phút, Không phóng điện hồ quang và các sự cố

kháng Isolation

Đầu vào đến đầu ra

10

500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm

rò rỉ hiện tại

Đầu vào xuống đất

3.5

mA

264Vac, điều kiện bình thường

Đặc điểm EMC

Mục

Tiêu chuẩn

Điều kiện

Ghi chú

CE

EN301489-1-8.4

lớp B

kiểm tra hệ thống đường chuyền

RE

EN301489-1-8.4

lớp B

kiểm tra hệ thống đường chuyền

điều hòa

EN301489-1-8.5

dao động điện áp và nhấp nháy

EN301489-1-8.6

Dâng trào

EN61000-4-5

chế độ khác biệt ± 2KV, phổ biến chế độ ± 4kV

tiêu chí B

NHÚNG

EN61000-4-11

EN55024

Điện áp dip để 0% Út, 10ms

Tiêu chí B, thử nghiệm ở giai đoạn 0, 90, 180 và 270

Điện áp nhúng đến 40% Út, 20ms

Điện áp nhúng đến 70% Út, 50ms

Ghi chú:

Tiêu chí A: hiệu suất bình thường trong và sau khi thử nghiệm.

Tiêu chí B: bảo vệ điện áp thấp hoặc thiết lập lại không được phép. Tạm thời dao động điện áp đầu ra không còn sau khi rối loạn chấm dứt, và từ đó các EUT phục hồi hiệu năng bình thường của nó tự động. Trong thử nghiệm hệ thống, điện áp đầu ra biến động hoặc thiết lập lại không được phép quá.

Tiêu chí C: mất tạm thời của sản lượng được cho phép, nhưng các phần cứng không thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó tự động hoặc can thiệp điều hành.

Tiêu chí R: Mất đầu ra mà không thu hồi được cho phép. Các thành phần bảo vệ chính (cầu chì) có thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó sau khi thay thế các thành phần bị hư hỏng.

Trình độ chuyên môn về môi trường

Tham số

Ghi chú

sự rung

Dải tần số: 5-20Hz, + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ trục, 30 phút / trục

sốc Cơ

Half-sin sóng, 300m / s2,11ms, ± X, ± Y, Z ±, 6tims / hướng

nhiệt độ xe đạp

-40 ° C đến 55 ° C, đoạn đường nối 1 ° C / phút., 6 chu kỳ

Power / xe đạp nhiệt

Vin = min max, đầy tải, 100 chu kỳ

Outline Cơ

Chiều dài x rộng x heigth: 210 × 115,5 × 52 (mm), 8,27 × 4,55 × 2,05 (trong),

designAations nối

CN9 mẫu: H101-5 / 3.96

Ghim#

Tên

1

L

2

NC

3

PE

4

NC

5

N


J2 mẫu: H101-5 / 3.96

Ghim#

Tên

1

+ 30V

2

+ 30V

3

+ 30V

4

GND

5

GND

6

GND

CON1 mẫu: H101-4 / 3.96

Ghim#

Tên

1

+ 5.8V

2

+ 5.8V

3

GND

4

GND

J3 mẫu: H101-3 / 3.96

Ghim#

Tên

1

+ 12V

2

GND

3

+ 24V

J1

Ghim#

Tên

Ghi chú

1

GND

GND

2

P_30V_CON

30V cắt

3

P_AC_CON

Điện áp đầu vào phát hiện

4

ID0

Kết nối với GND

5

Cur_Mon

Đầu vào hiện tại phát hiện

6

P_12V_CON

12V Kích hoạt

7

P_24V_CON

24V Kích hoạt

số 8

ID1

Kết nối với GND

9

GND

GND

10

GND

GND
