minh 48 volt 60 amp MPPT điều khiển bảng điều khiển năng lượng mặt trời sạc pin

minh 48 volt 60 amp MPPT điều khiển bảng điều khiển năng lượng mặt trời sạc pin
minh 48 volt 60 amp MPPT điều khiển bảng điều khiển năng lượng mặt trời sạc pin minh 48 volt 60 amp MPPT điều khiển bảng điều khiển năng lượng mặt trời sạc pin

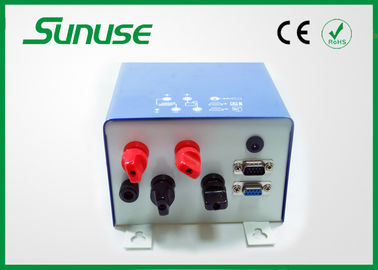

Hình ảnh lớn :  minh 48 volt 60 amp MPPT điều khiển bảng điều khiển năng lượng mặt trời sạc pin

Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: Sunuse
Chứng nhận: CE, ROHS
Model Number: eMPPT6024Z
Thanh toán:
Minimum Order Quantity: 1pc
Giá bán: negotiation
Packaging Details: Packing in Neutral box, 3pcs/Carton, Dimention:498*418*472mm. G.W.:17Kg. Suitable for seaworthy transportation.
Delivery Time: 3-7 working days
Payment Terms: T/T, Western Union, Paypal, Escrow, E-Credit Line, L/C
Supply Ability: 5000pcs/month
Chi tiết sản phẩm
Warranty: 1 year Float Voltage: 27.6V
rated working current: 30A Charging Mode: MPPT mode
rated working voltage: 24V Low Voltage Reconnection(LVR): 21.4V
Điểm nổi bật:

năng lượng mặt trời điều chỉnh bảng điều khiển sạc

,

quan điểm quyền lực tối đa điều khiển sạc theo dõi

48 volt MPPT pin năng lượng mặt trời điều khiển sạc 60 amp 12v / 24v tự động chuyển đổi để sử dụng nhà

Nhanh Chi tiết:

60 amp khiển MPPT sạc pin năng lượng mặt trời cho hệ thống năng lượng mặt trời
thông minh, Power Point tối đa chức năng theo dõi

Đặc điểm kỹ thuật:

MÔ HÌNH

eMPPT6024Z

Đầu vào

Input Voltage Range của Solar Panels

≤70V

Power Point tối đa Phạm vi theo dõi

12V ~ 70V (12V)

24V ~ 70V (24V)

Route đầu vào

1 kênh

Đầu ra

Điện áp danh định hệ thống

12V / 24V Auto

Hiện tại sạc tối đa

60A

tự tiêu thụ

≤40mA

sạc Các giai đoạn

Số lượng lớn, hấp thụ, Float

Float Sạc điện áp

13,8 V. (12.8V ~ 14.2V)

× 1 / x 2/4 ×

Hấp thụ điện áp sạc

14.4 V (13.6V ~ 15.2V)

× 1 / x 2/4 ×

Nhiệt độ

Đền bù

-4mV / Di động / ° C

Loại khác

Hiệu quả tối đa

97%

HMI

LCD và Button

Chế độ làm mát

Kiểm soát nhiệt độ

hoạt động làm lạnh

Kết nối Way

Thiết bị đầu cuối M6

Nhiệt độ môi trường xung quanh

-10 ° C ~ +50 ° C

Độ ẩm

0 ~ 90%, không ngưng tụ

Kích thước

450mm * 335mm * 160mm

Trọng lượng sản phẩm

5.6Kg

nhiệt độ bảo quản

-30 ° C ~ +80 ° C

Chức năng tùy chọn

Giám sát từ xa

(RS485 hoặc RS232, DB9 Port)

Giới thiệu công nghệ MPPT:

1, MPPT Solar Charger Controller là một hệ thống với MPPT tiên tiến (tối đa theo dõi Power Point) Công nghệ. Thuật ngữ "phụ trách điều khiển" ám chỉ đến một thiết bị độc lập hoặc một mạch điều khiển tích hợp trong một gói pin, thiết bị năng lượng mặt trời chạy pin hoặc sạc pin.

2, MPPT có nghĩa là theo dõi quan điểm quyền lực tối đa. Nó làm cho các tấm pin mặt trời hoạt động ở mức tối đa (ext điểm B) bằng cách sử dụng công nghệ chuyển đổi năng lượng. eMPPT là bộ điều khiển phụ trách mới được nghiên cứu và phát triển bởi công ty chúng tôi, và nó sử dụng MCU để theo dõi các điểm công suất tối đa của tấm pin mặt trời thông minh để tạo ra năng lượng nhiều hơn từ các tấm pin mặt trời.

Sạc quá trình kiểm soát:

Việc bắt đầu sạc điện áp của pin là khác nhau, eMPPT sẽ sử dụng những chiến lược sạc khác nhau để hoàn thiện quá trình sạc. Khi bắt đầu sạc điện áp của pin thấp hơn 12.6V (đối với ắc quy 12V), pin sẽ đi qua ba giai đoạn như số lượng lớn, hấp thụ và nổi sạc. Khi bắt đầu sạc điện áp của pin cao hơn 12.6V (đối với ắc quy 12V), pin sẽ đi qua hai giai đoạn như hàng loạt và nổi sạc.

Về MPPT sạc: sạc rời, sạc hấp thụ, Float sạc

Solar Panels Cấu hình:

điều khiển loạt eMPPT có thể được kết nối với các tấm năng lượng mặt trời mono và cũng màng mỏng tấm pin mặt trời. Khi làm cho hệ thống, đảm bảo các mạch mở điện áp của mảng tấm pin mặt trời không phải là cao hơn so với điện áp tối đa cho phép bộ điều khiển. Chart một là để giới thiệu các mô hình của các tấm pin mặt trời mono và các tấm phim mỏng và các thông số của họ. Biểu đồ 2 là giải pháp cấu hình cho 12V, 24V và 48V hệ thống cho các tấm năng lượng mặt trời.

Mô hình

thể loại

Pmax

voc

Isc

Vpmax

Ipmax

STP140D-12 / TEA

monocrystalline
Mô-đun

140W

22.4V

8.33A

17.6V

7.95A

MS140GG-02

Màng mỏng đun

140W

29.0V

7.12A

23.0V

6.52A

STP190S-24 / Ad +

monocrystalline
Mô-đun

190W

45.2V

5.65A

36.6V

5.2A

NS-F130G5

Màng mỏng đun

130W

60.4V

3.41A

46.1V

2.82A

Các thông số trên là dành cho tình trạng của 25 ° C, AM1.5spectrum, và 1000W / m 2 cường độ ánh sáng.



Mô hình

Đối với hệ thống 12V

Đối với hệ thống 24V

Đối với hệ thống 48V

STP140D-12 / TEA

N song song

hai trong loạt,

N song song

bốn trong loạt,

N song song

MS140GG-02

N song song

hai trong loạt,

N song song

bốn trong loạt,

N song song

STP190S-24 / Ad +

N song song

N song song

hai trong loạt,

N song song

NS-F130G5

N song song

N song song

hai trong loạt,

N song song

"N" có nghĩa là số lượng yêu cầu của hiện tại

Chức năng:

Công nghệ theo dõi 1. Maximum Power Point

Bộ điều khiển sử dụng mạch chuyển đổi Buck và công nghệ MCU để theo dõi điểm quyền lực tối đa để thực hiện sản lượng điện tối đa của tấm pin mặt trời ở cường độ chiếu sáng khác nhau và nhiệt độ. Các thuật toán MPPT làm tăng hiệu quả của hệ thống PV của bạn và làm giảm số lượng các tấm pin mặt trời.

2. Multi-giai đoạn phí kiểm soát

Việc bắt đầu sạc điện áp của pin là khác nhau, bộ điều khiển sẽ sử dụng những chiến lược sạc khác nhau để hoàn thiện quá trình sạc. Khi bắt đầu sạc điện áp của pin thấp hơn 12.4V (đối với ắc quy 12V), pin sẽ đi qua ba giai đoạn như số lượng lớn, hấp thụ và Float sạc. Khi bắt đầu sạc điện áp của pin cao hơn 12.4V (đối với ắc quy 12V), pin sẽ đi qua hai giai đoạn như hàng loạt và nổi sạc.

3. sạc điện áp điều chỉnh

4. Nhiệt độ bồi thường để sạc điện áp

5. Nhiệt độ quạt điều khiển

6. Trong đêm để ngủ

7. Pin đảo ngược bảo vệ kết nối

8. tấm năng lượng mặt trời đảo ngược bảo vệ kết nối

9. Bảo vệ cho pin đảo ngược xả

10. Nội quá nóng bảo vệ

11. Bảo vệ chống quá điện áp cho các tấm năng lượng mặt trời đầu vào

12. Máy hạn chế đối với đầu vào của tấm pin mặt trời

MPPT Solar Charge Controller cũng quy định các tỷ lệ mà tại đó dòng điện sẽ được thêm vào hoặc rút ra từ pin. Nó ngăn ngừa quá mức, hơn và biến điện áp mà nếu không được kiểm soát có thể làm giảm hiệu suất pin hoặc tuổi thọ và có thể gây ra rủi ro an toàn. Nó cũng ngăn chặn thoát nước hoàn chỉnh ( "xả sâu") của một pin và tạo điều kiện kiểm soát xả qua đó duy trì tuổi thọ của pin. Được trang bị với Micro điều khiển và công nghệ Digital Signal Processing (DSP) MPPT Solar Charger điều khiển được bảo vệ đầy đủ chống lại thoáng qua điện áp và đảo ngược dòng chảy hiện tại, và có thể sạc bất kỳ loại pin.
