Thông tin chi tiết sản phẩm:
Thanh toán:
|
Rated Voltage: | 24V | Maximum Current: | 20A |
---|---|---|---|
rated working voltage: | 24V | Charging Mode: | PWM mode |
Operating Temperature: | -10~60 degree | ||
Điểm nổi bật: | năng lượng mặt trời điều chỉnh bảng điều khiển sạc,quan điểm quyền lực tối đa điều khiển sạc theo dõi |

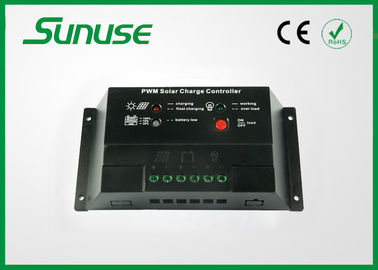

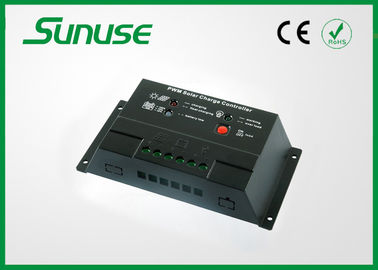

20a 12V 24V tự động nhận dạng PWM Solar Panel Charge Controller Circuit với đèn LED
Nhanh Chi tiết:
20A PWM điều khiển sạc năng lượng mặt trời
1. Màn hình LED
2. PWM sạc pin
3. Tất cả các biện pháp bảo vệ cần thiết trang bị
4. Chế độ làm việc của tải có thể được thiết lập
Đặc điểm kỹ thuật:
MÔ HÌNH | PWM2024Z | MÔ HÌNH | PWM2024Z |
hệ thống điện áp | 12V / 24V | mất tải | <13ma |
Điện áp mạch mở | <50V | Điện áp giọt sạc mạch | <0.2V |
Xếp hạng sạc và xả không có hiện tại | 20A | Điện áp thả xả mạch | <0.1V |
điện áp cao | 14.4 V / 28.8V | yêu cầu độ ẩm | ≤90% |
Float sạc điện áp | 13,8 V. / 27.6V | đường kính cáp | <6mm 2 |
Ngắt điện áp thấp | 11.2V / 22.4V | Kích thước lắp đặt | Φ4mm-159mm * 68mm |
Phục hồi điện áp thấp | 12.6V / 25.2V | Chiều hướng | 168mm * 88mm * 34mm |
chế độ thu phí | PWM | nhiệt độ bảo quản | -35 ° C - 70 ° C |
Quá tải đầu ra và bảo vệ ngắn mạch | đầu ra> 23A và 60 hoặc | Nhiệt độ làm việc | -25 ° C - 60 ° C |
> 29A và 15s bảo vệ quá tải hoặc | |||
> 40A ngắn mạch | |||
1. Nạp LED chỉ báo nhấp nháy: đầu ra của bộ điều khiển là quá tải hoặc ngắn mạch. Sau khi loại bỏ các tải dự phòng, bộ điều khiển sẽ loại bỏ các bảo vệ quá tải trong vòng hai phút.
2. Chỉ số sạc LED tắt: Không kết nối các tấm pin mặt trời. Hãy kiểm tra xem các kết nối đúng và vững chắc.
3. Dung lượng pin LED chỉ báo off: Hãy kiểm tra xem các kết nối của các tấm pin mặt trời, pin và tải là đúng.
Chỉ thị LED biểu thị:
Biểu tượng | chỉ số | Tiểu bang | Chỉ dẫn |
| sạc LED | tắt | không sạc, không có kết nối các tấm năng lượng mặt trời hoặc ánh nắng mặt trời yếu |
trên | sạc, hoặc sạc cao | ||
leo lét | nổi sạc, pin sạc đầy đủ | ||
| Dung lượng pin LED | xanh dẫn vào | dung lượng pin đầy đủ |
vàng dẫn trên | dung lượng pin bình thường | ||
màu đỏ dẫn vào | pin dung lượng thấp | ||
màu đỏ dẫn nhấp nháy | bảo vệ điện áp thấp cho pin | ||
| tải LED | trên | tải về |
tắt | tải tắt | ||
leo lét | Tải đóng cửa, tình trạng quá tải đầu ra hoặc ngắn mạch. |
Tải Chế độ công tác giảng dạy và cài đặt:
1. Bình thường chế độ: điều khiển được sử dụng như PWM sạc điều khiển không được chiếu sáng và chức năng hẹn giờ. Controller là ở chế độ này mà không có yêu cầu đặc biệt.
2. Chế độ chiếu sáng và đếm thời gian kiểm soát: Ở chế độ này, bộ điều khiển sẽ bắt đầu tải sau khi bóng tối và sẽ đóng tải sau khi cài đặt giờ (hoặc mặt trời mọc).
3. Chế độ điều khiển chiếu sáng: Ở chế độ này, khi các tấm pin mặt trời điện áp thấp hơn 2.5V (. Cho 24V hệ thống, 5V cho 48V hệ thống, 10V), bộ điều khiển sẽ bắt đầu tải sau 10 giây. Khi các tấm pin mặt trời điện áp cao hơn sau đó 3.5V (cho 24V hệ thống, 7V. Cho 48V hệ thống, 14V), bộ điều khiển sẽ đóng tải sau 10 giây.
Tính năng, đặc điểm:
1. Các chỉ tiêu Intuitionistic LED hiển thị dung lượng pin hệ thống hiện tại, sạc và xả trạng thái của pin.
2. Có chức năng bảo vệ quá mức, trên xả, quá tải, ngắn mạch và đảo ngược kết nối.
3. Tandem loại PWM sạc làm tăng hiệu quả thu phí 3% đến 6%, so với sạc không PWM.
4. Các thông số của sạc và xả đã được thiết lập trong quá trình sản xuất (thông số đặc biệt cần phải nói trước), nên không cần phải điều chỉnh các thông số.
5. Nó có thể thiết lập chế độ làm việc của phụ tải.
Chức năng sạc 6. USB (tùy chọn).
7. Lưới-bổ sung (chức năng tùy chọn).
8. viễn thông từ xa chức năng được trang bị (chức năng tùy chọn).
9. Ngăn chặn pin từ xả pin vào ban đêm.
Hỏi đáp:
1. Hỏi: Do u có nhà máy riêng của bạn?
A: Có, chúng tôi có. Nhà máy chúng tôi đặt tại thành phố Ôn Châu, tỉnh Chiết Giang, Trung Quốc.
2. Q: Làm thế nào tôi có thể đến thăm nhà máy của bạn?
A: Trước khi cất cánh từ đất nước của bạn, xin vui lòng cho chúng tôi biết. Chúng tôi sẽ sắp xếp thời gian để đón bạn.
3. Q: U có thể in LOGO công ty chúng tôi trên bảng tên và đóng gói.
A: Có, chúng tôi chấp nhận đơn đặt hàng OEM.
4. Q: Do u có kỹ sư dự án pin mặt trời có thể hướng dẫn tôi để cài đặt hệ thống?
A: Có, chúng tôi có một đội ngũ kỹ sư chuyên nghiệp. Họ có thể dạy bạn làm thế nào để cài đặt một hệ thống năng lượng mặt trời.
Các ứng dụng:
