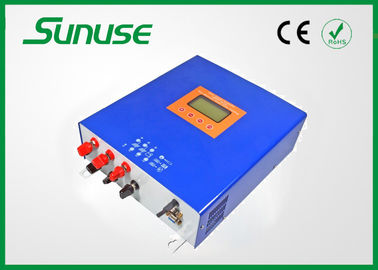

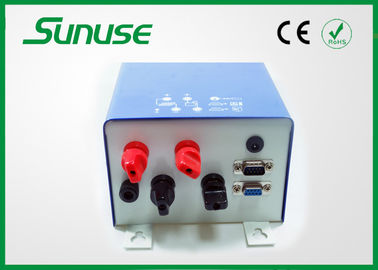

60A 24V / 48V 1 kênh MPPT thông minh điều khiển sạc năng lượng mặt trời với màn hình LCD

60A Solar Panel Charge Controller MPPT cho hệ thống năng lượng mặt trời với màn hình LCD 24V 48V

Nhanh Chi tiết:

60A MPPT điều khiển sạc năng lượng mặt trời bảng điều khiển với màn hình LCD
thông minh, Power Point tối đa chức năng theo dõi
đa chức năng bảo vệ

Đặc điểm kỹ thuật:

Giới thiệu công nghệ MPPT:

MPPT có nghĩa là theo dõi quan điểm quyền lực tối đa. Nó làm cho các tấm pin mặt trời hoạt động ở mức tối đa (ext điểm B) bằng cách sử dụng công nghệ chuyển đổi năng lượng. eMPPT là bộ điều khiển phụ trách mới được nghiên cứu và phát triển bởi công ty chúng tôi, và nó sử dụng MCU để theo dõi các điểm công suất tối đa của tấm pin mặt trời thông minh để tạo ra năng lượng nhiều hơn từ các tấm pin mặt trời.

Sạc quá trình kiểm soát:

Việc bắt đầu sạc điện áp của pin là khác nhau, eMPPT sẽ sử dụng những chiến lược sạc khác nhau để hoàn thiện quá trình sạc. Khi bắt đầu sạc điện áp của pin thấp hơn 12.6V (đối với ắc quy 12V), pin sẽ đi qua ba giai đoạn như số lượng lớn, hấp thụ và nổi sạc. Khi bắt đầu sạc điện áp của pin cao hơn 12.6V (đối với ắc quy 12V), pin sẽ đi qua hai giai đoạn như hàng loạt và nổi sạc.

Về MPPT sạc: sạc rời, sạc hấp thụ, Float sạc

Hệ thống Điện áp:

Solar Panels Cấu hình:

điều khiển loạt eMPPT có thể được kết nối với các tấm năng lượng mặt trời mono và cũng màng mỏng tấm pin mặt trời. Khi làm cho hệ thống, đảm bảo các mạch mở điện áp của mảng tấm pin mặt trời không phải là cao hơn so với điện áp tối đa cho phép bộ điều khiển. Chart một là để giới thiệu các mô hình của các tấm pin mặt trời mono và các tấm phim mỏng và các thông số của họ. Biểu đồ 2 là giải pháp cấu hình cho 12V, 24V và 48V hệ thống cho các tấm năng lượng mặt trời.

Chức năng:

Công nghệ theo dõi 1. Maximum Power Point

Bộ điều khiển sử dụng mạch chuyển đổi Buck và công nghệ MCU để theo dõi điểm quyền lực tối đa để thực hiện sản lượng điện tối đa của tấm pin mặt trời ở cường độ chiếu sáng khác nhau và nhiệt độ. Các thuật toán MPPT làm tăng hiệu quả của hệ thống PV của bạn và làm giảm số lượng các tấm pin mặt trời.

2. Multi-giai đoạn phí kiểm soát

Việc bắt đầu sạc điện áp của pin là khác nhau, bộ điều khiển sẽ sử dụng những chiến lược sạc khác nhau để hoàn thiện quá trình sạc. Khi bắt đầu sạc điện áp của pin thấp hơn 12.4V (đối với ắc quy 12V), pin sẽ đi qua ba giai đoạn như số lượng lớn, hấp thụ và Float sạc. Khi bắt đầu sạc điện áp của pin cao hơn 12.4V (đối với ắc quy 12V), pin sẽ đi qua hai giai đoạn như hàng loạt và nổi sạc.

3. sạc điện áp điều chỉnh

4. Nhiệt độ bồi thường để sạc điện áp

5. Nhiệt độ quạt điều khiển

6. Trong đêm để ngủ

7. Pin đảo ngược bảo vệ kết nối

8. tấm năng lượng mặt trời đảo ngược bảo vệ kết nối

9. Bảo vệ cho pin đảo ngược xả

10. Nội quá nóng bảo vệ

11. Bảo vệ chống quá điện áp cho các tấm năng lượng mặt trời đầu vào

12. Máy hạn chế đối với đầu vào của tấm pin mặt trời

Các ứng dụng:

• ánh sáng di động năng lượng mặt trời
• hệ thống năng lượng mặt trời Trang chủ
• Tầng cao nhất các giải pháp năng lượng mặt trời

Cảnh báo:

Trước khi kết nối với bảng điều khiển năng lượng mặt trời, hãy kết nối bộ điều khiển để pin; không sử dụng nguồn điện năng lượng mặt trời
để tải trực tiếp.

Ghi chú:

Không sử dụng ánh đèn để sạc năng lượng mặt trời (ánh đèn quá yếu để tính phí)
nguồn điện DC để thay thế bảng điều khiển năng lượng mặt trời sẽ gây phiền hà cho bộ điều khiển.
Chọn dây thích hợp mà đường kính không nên quá nhỏ, xin vui lòng tham khảo các thông số.
